半電動堆高車組成結構、功能模塊介紹

半電動堆高車是電動升降、操作簡便、環保高效的新型堆垛機械。廣泛應用于高架貨物、托盤的移動及堆垛。在工廠、倉庫、物流中心等眾多場所，使用半電動托盤堆垛車進行單元化的托盤堆垛，既安全又高效；尤其在一些狹窄通道、樓面、高架倉庫等工作場所，更能充分體現出其卓越的靈活、寧靜和環保性能。

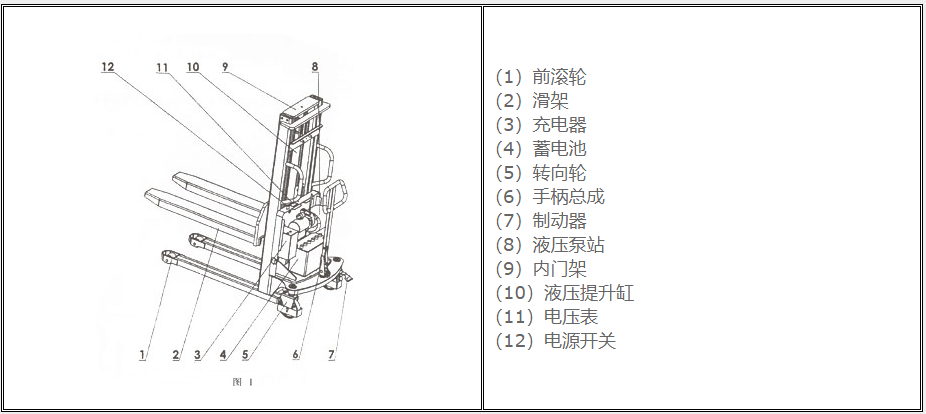

1、構造

2、工作原理

半電動堆高車升降時通過操縱升降桿，控制泵站工作，直接通過油缸帶動內、外門架和滑架相對運動，使貨叉上升、下降。

3、驅動

半電動堆高車通過人力推動行走，選用特殊工藝尼龍或聚氨脂輪，耐磨、耐壓、靜音。手動控制，操作靈活、輕便。

4、轉向操縱

轉向操縱手柄的操縱通過轉向機構作用在兩側轉向輪上，轉動時更輕便、靈活，因此，直接將轉向操縱手柄轉過需要的角度即可。

5、停車制動

通過腳剎車操作，剎車直接作用在萬向輪上，立即起到制動剎車的作用。

6、液壓回路

需要提升或者放下貨叉時，通過調節液壓拉桿，泵站可實現通過油缸帶動內、外門架和滑架相對運動，使貨叉上升、下降（液壓拉桿后拉）。限壓閥包含在液壓泵中，在過載的情況下保護車輛和液壓系統。

7、電路

由蓄電池提供動力，電量顯示蓄電池的容量或電壓；具有低壓保護功能，更能直觀的體現工作狀況；鑰匙開關控制整個回路，內置充電器裝有轉換繼電器開關，充電時自動切斷工作電源，更安全、更可靠。線束的選型滿足了整個電路的操作要求。所有電器元件的選型安全可靠。

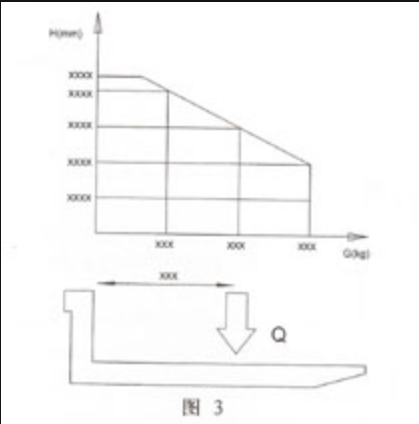

8、載荷曲線圖

半電動堆高車底盤上的載荷曲線標牌表明了半電動堆高車不同高度的載荷能力，為了人身安全和避免損害車輛，絕對不允許過載。敬請操作時嚴格按照規定要求進行操作和維護。
